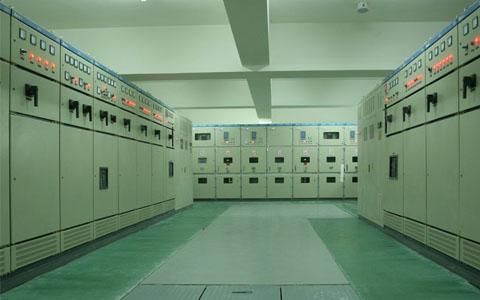

配電柜、控制柜、配電箱安裝驗收項目

1、柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地(PE)或接零(PEN)可靠;裝有電器的可開啟門，門和框架的接地端子間應用裸編織銅線連接，且有標識。

2、低壓成套配電柜、控制柜(屏、臺)和動力、照明配電箱(盤)應有可靠的電擊保護。柜(屏、臺、箱、盤)內保護導體應有裸露的連接外部保護導體的端子，當設計無要求時，柜(屏、臺、箱、盤)內保護導體最小截面積Sp不應小于表2的規定。

3、手車、抽出式成套配電柜推拉應靈活，無卡阻碰撞現象。動觸頭與靜觸頭的中心線應一致，且觸頭接觸緊密，投入時，接地觸頭先于主觸頭接觸;退出時，接地觸頭后于主觸頭脫開。

4、高壓成套配電柜必須按相關規范的規定交接試驗合格，且應符合下列規定：

①繼電保護元器件、邏輯元件、變送器和控制用計算機等單體校驗合格，整組試驗動作正確，整定參數符合設計要求;

②凡經法定程序批準，進入市場投入使用的新高壓電氣設備和繼電保護裝置，按產品技術文件要求交接試驗。

5、低壓成套配電柜交接試驗，必須符合相關規范的規定。

6、柜、屏、臺、箱、盤間線路的線間和線對地間絕緣電阻值，饋電線路必須大于0.5MΩ;二次回路必須大于1MΩ。

7、柜、屏、臺、箱、盤間二次回路交流工頻耐壓試驗，當絕緣電阻值大于10MΩ時，用2500V兆歐表搖測1min，應無閃絡擊穿現象;當絕緣電阻值在1～10MΩ時，做1000V交流工頻耐壓試驗，時間1min，應無閃絡擊穿現象。

8、直流屏試驗，應將屏內電子器件從線路上退出，檢測主回路線間和線對地間絕緣電阻值應大于0.5MΩ，直流屏所附蓄電池組的充、放電應符合產品技術文件要求;整流器的控制調整和輸出特性試驗應符合產品技術文件要求。

9、照明配電箱(盤)安裝應符合下列規定：

①箱(盤)內配線整齊，無絞接現象。導線連接緊密，不傷芯線，不斷股。墊圈下螺絲兩側壓的導線截面積相同，同一端子上導線連接不多于2根，防松墊圈等零件齊全;

②箱(盤)內開關動作靈活可靠，帶有漏電保護的回路，漏電保護裝置動作電流不大于30mA，動作時間不大于0.1s。

③照明箱(盤)內，分別設置零線(N)和保護地線(PE線)匯流排，零線和保護地線經匯流排配出。
